Z73X漿液閘閥
主要類別：閘閥
發布日期：2019-06-29
瀏覽次數：
產品描述
◆性能規范
| 公稱壓力 PN | O.25 | 0.6 | 1.0 | 1.6 | |
| 殼體試驗壓力 PT | 0.375 | 0.9 | 1.5 | 2.4 | MPa |
| 高壓密封試驗壓力 | 0 275 | 0.66 | 1.1 | 1.76 | |
| 適用介質 | 泥漿、料水、混合物、灰渣 | ||||
| 適用溫度。 C | ≤1200C | ||||
法蘭標準： DN50-150 PN16 GB4216.5-84 DIN2533
DN200-600 PN10 GB4216.4-84 DIN2523
Z73X ZG73×Z73CX Z573X Z673X Z973X

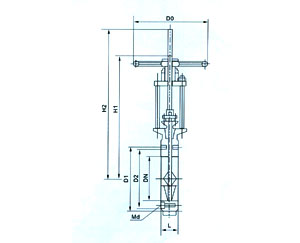

◆主要外形尺寸和連接尺寸 單位：毫米
| PN | DN | L | D1 | D2 | Md | H1 | H2 | D0 |
| 1.0MPa | 50 | 40 | 125 | 99 | M16 | 306 | 356 | 240 |
| 65 | 40 | 145 | 118 | M16 | 317 | 382 | 240 | |
| 80 | 50 | 160 | 132 | M16 | 336 | 416 | 240 | |
| 100 | 50 | 180 | 156 | M16 | 374 | 474 | 280 | |
| 125 | 50 | 210 | 184 | M16 | 446 | 571 | 280 | |
| 150 | 60 | 240 | 211 | M20 | 543 | 693 | 360 | |
| 200 | 60 | 295 | 266 | M20 | 610 | 810 | 360 | |
| 250 | 70 | 350 | 319 | M20 | 695 | 945 | 400 | |
| 300 | 80 | 400 | 370 | M20 | 796 | 1096 | 400 | |
| 350 | 92 | 460 | 429 | M20 | 895 | 1245 | 400 | |
| 400 | 120 | 515 | 480 | M24 | 1120 | 1520 | 500 | |
| 450 | 120 | 565 | 530 | M24 | 1320 | 1770 | 500 | |
| 500 | 132 | 620 | 582 | M24 | 1410 | 1910 | 500 | |
| 600 | 140 | 725 | 682 | M27 | 1540 | 2140 | 700 | |
| 1.6MPa | 150 | 60 | 240 | 211 | 8-22 | 567 | 717 | 360 |
| 200 | 60 | 295 | 266 | 12-22 | 705 | 905 | 360 | |
| 250 | 70 | 355 | 320 | 12-26 | 805 | 1056 | 400 | |
| 300 | 80 | 410 | 370 | 12-26 | 900 | 1200 | 400 | |
| 350 | 92 | 470 | 430 | 16-26 | 1000 | 1350 | 400 | |
| 400 | 120 | 525 | 480 | 16-30 | 1135 | 1535 | 400 | |
| 450 | 132 | 585 | 530 | 20-30 | - | 1835 | 400 | |
| 500 | 140 | 650 | 582 | 20-33 | - | 1926 | 400 |
